AD FS 이용해서 AWS SAML 2.0 연동하기

AD FS를 이용하여 AWS SAML 2.0 연동에 대해 설명한다. AD FS 구성이 되어 있다는 전제로 진행한다.



개요

- AD FS를 이용해 AD의 계정을 AWS Web Console 또는 CLI에서도 사용 가능하도록 설정한다.

-  AD FS에서 AD의 인증을 통해 AD의 c.value인 Group 값과 AWS IAM Role의 Name 값을 비교하여 1:1 매핑(Mapping) 시켜 동작한다.

- 동작은 AD User Group의 접두사(AWS-) 뒤의 Name과 AWS IAM Role의 접두사(ADFS-) 뒤의 Name을 비교하여 동작한다.

- AD FS는 AD 인증 후 User의 E-mail Address를 AWS Web Console에 전달한다.

- AWS Web Console은 ADFS에서 넘어 온 Role Name과 AWS IAM Role Name을 비교하여 동일한 Role 권한으로 E-mail Address를 이용해 로그인 한다.



AD에 Group 생성 및 User 연결

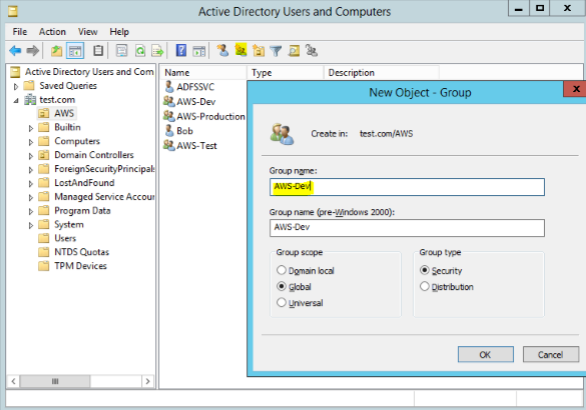

AD DS 서버에 접속하여 Server Manager를 띄운 후 Tools에서 Active Directory Users and Computers를 실행한다.

Active Directory Users and Computers Console이 뜨면 Group을 아래와 같이 생성한다.

- AWS-Dev

- AWS-Production

(Group을 생성할 시 접두사인 "AWS-"는 사용자 정의가 가능하며, 계정 별로 꼭 통일시켜줘야 한다.

Adctive Directory Users and Computers

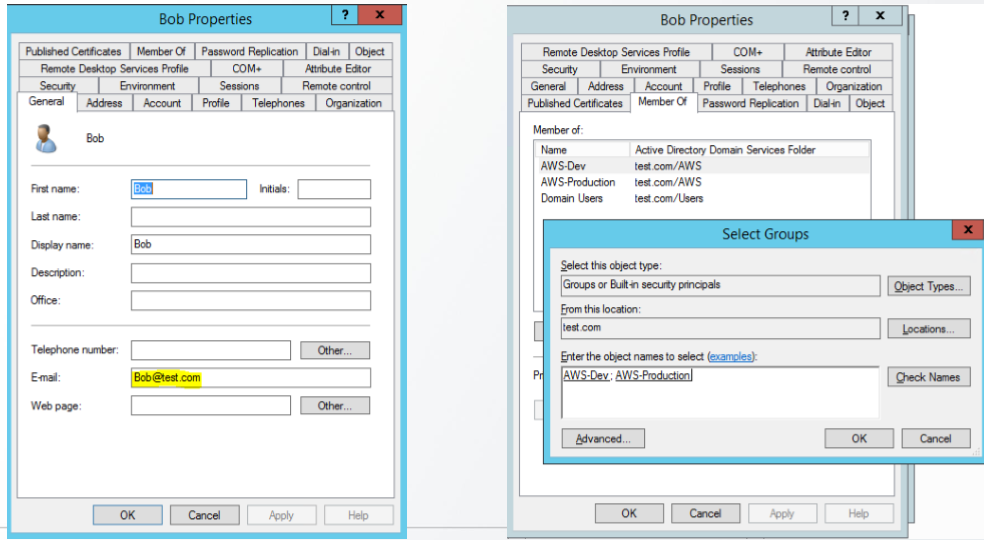

Bob이라는 User를 생성한다. (E-mail Address를 꼭 입력한다.)

Bob 계정에 미리 생성한 AWS-Dev와 AWS-Production Group에 연결한다. (두 그룹에 대한 설정을 보기 위함)

AD에 Group 생성 및 User 연결



AWS에 SAML 2.0 생성

- AD FS가 설치된 서버에서 아래 URL로 접속하여 .xml 파일을 다운로드 받는다.

https://"yourServerName"/FederationMetadata/2007-06/FederationMetadata.xml

- SAML 2.0을 생서할 때 AWS Console에 로그인하여 IAM Web Console에 접속한다.

- IAM Web Console의 왼쪽 Navigator에서 Identity Providers를 클릭한다.

- 오른쪽에 Identity Providers Console 상단의 Create Provider를 클릭한다.

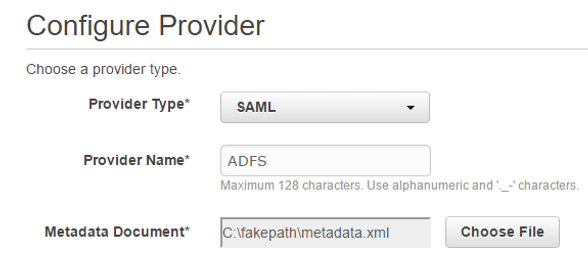

- Create Provider 마법사가 뜨면 Step 1: Create Provider 창이 뜨며 Provider Type을 SAML로 선택한다.

- 바뀐 UI에서 Provider Name에는 알아볼 수 있는 Name을 지정한다. (Test를 위해 ADFS라고 입력)

- Metadata Document에는 Choose File을 선택하여 앞서 AD FS 서버에서 다운로드 한 .xml 파일을 선택한다.

- 파일이 첨부되면 Next Step을 클릭한다.

- Step 2: Verify Provider Information 창에서 Create를 클릭한다.

Configure Provider



AWS IAM Role 생성

- AWS Console에 Login 하여 IAM Web Console에 접속한다.

- IAM Web Console 왼쪽 Navigator에서 Roles를 클릭한다.

- 오른쪽에 Roles Console에서 Create New Role을 클릭한다.

- Step1: Set Role Name에서 Role Name을 다음 Name으로 각각 만든다.

(ADFS-Dev, ADFS-Products)

- Step2: Select Role Type에서 Role For Identity Provider Access를 선택하고, Grant Web Single Sign-in(Web SSO) access to SAML provider 항목을 Select 한다.

- Step3: Establis Trust에서 SAML provider를 ADFS로 선택하고 Next Step을 클릭한다.

- Verify Role Trust 화면에서는 JSON 내용만 확인하고 Next Step을 클릭한다.

- Step4: Attach Policy에서 다음과 같이 Role에 알맞은 Policy를 설정한 후 Next Step을 클릭한다.

(ADFS-Dev: ReadOnlyAccess, ADFS-Products: AdministratorAccess)

- Step5: Review에서 내용을 확인한 후 Create Role을 클릭하여 Role을 생성한다.





Configuring AWS as a Trusted Relying Party

- AD FS 서버에 접속해서 Server Manager를 띄운 후 Tools에서 AD FS Managedment를 실행한다.

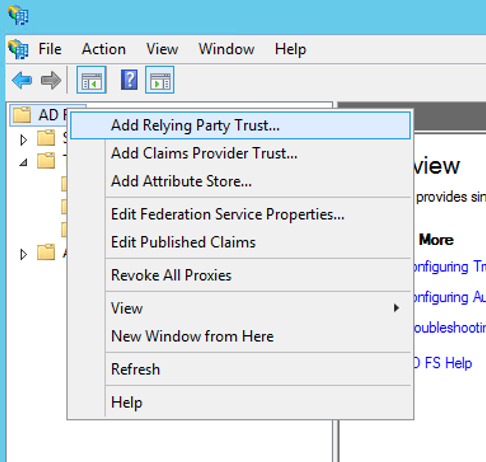

- AD FS Console이 뜨면 왼쪽 Navigator에서 AD FS를 선태갛ㄴ 후 마우스 우 클릭한다.

- 팝업 창에서 Add Relying Party Trust를 클릭한다.

Add Relying Party Tust





- Add Relying Party trust Wizard가 뜨면 Welcome 화면에서 Start 버튼을 클릭한다.

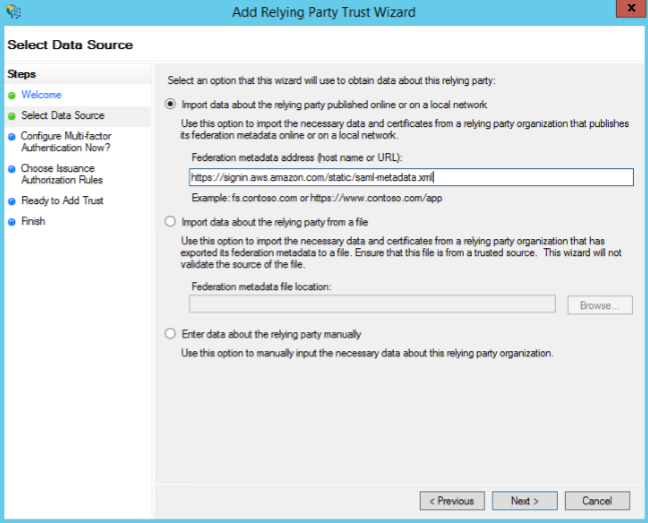

- Select Data Source 부분에 아래 URL을 캡쳐화면과 같이 입력한 후 Next 버튼을 클릭한다.

(https://signin.aws.amazon.com/static/saml-metadata.xml)

saml-metadata.xml

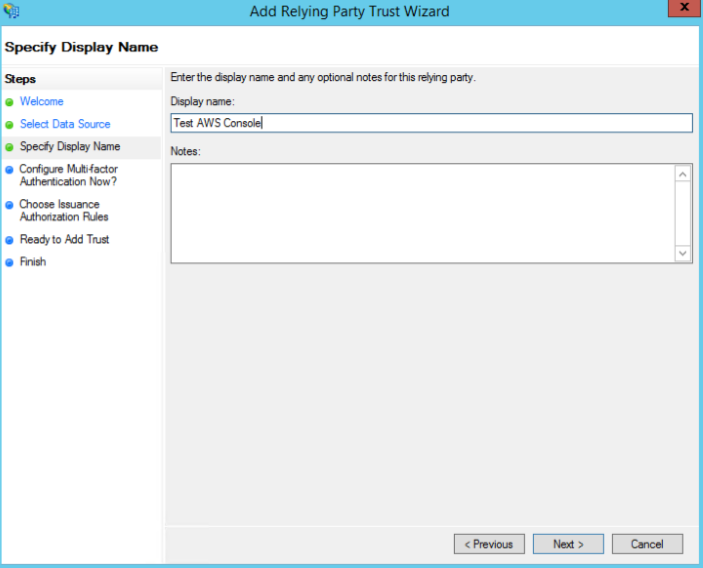

- Specify Display Name에 AWS Console에 Login 할 때 구분할 수 있는 Name을 이별갛낟.

(설정하는 값은 나중에 0번 슬라이드의 Login 화면에서 보이는 구분자 값)

Specify Display Name

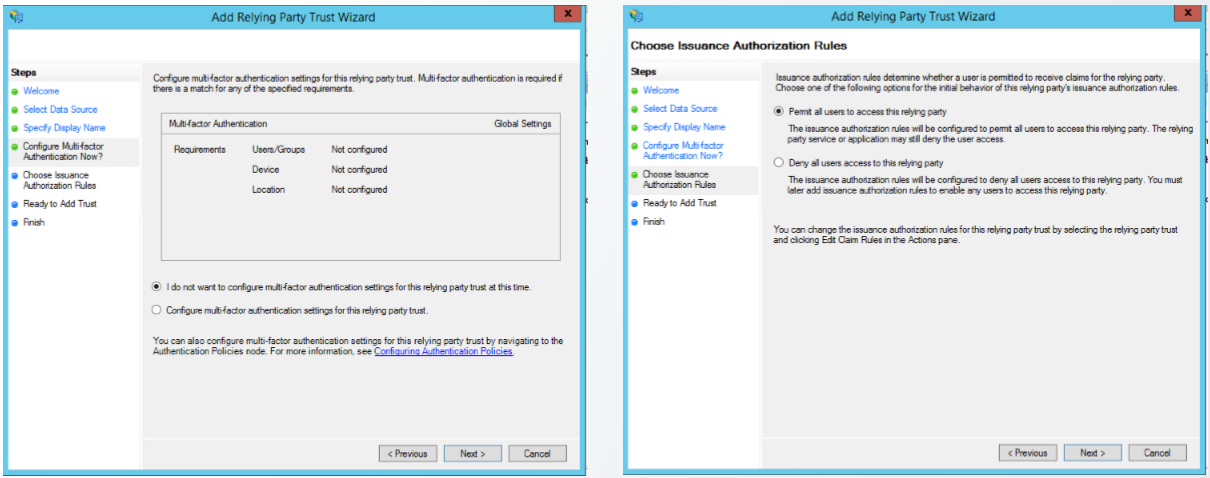

- Configure Multi-fator Authentication Now 화면은 Default 값으로 Next를 클릭한다.

- Choose Issuance Authorization Roles는 Permit all user to access this relying party를 선택한 후 Next 버튼을 클릭한다.

Add Relying Party Trust Wizard

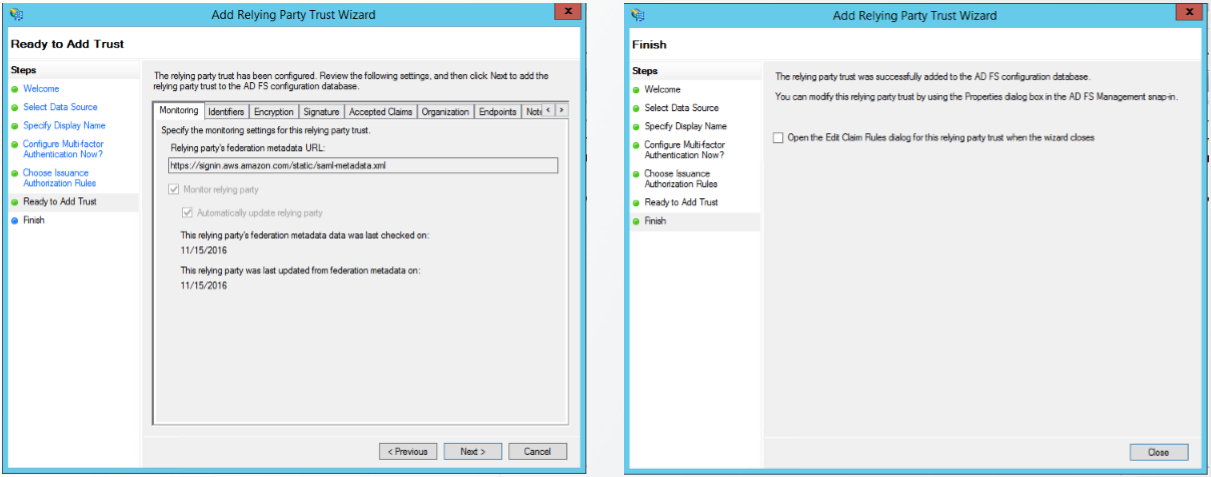

- Ready to Add Trust 화면에서는 Next를 클릭한다.

- Finish 화면에서 Open the Edit Claim Rules dialog for this relying party trust when the wizard closes에 체크를 풀고 Close를 클릭한다.

Add Relying Party Trust Wizard

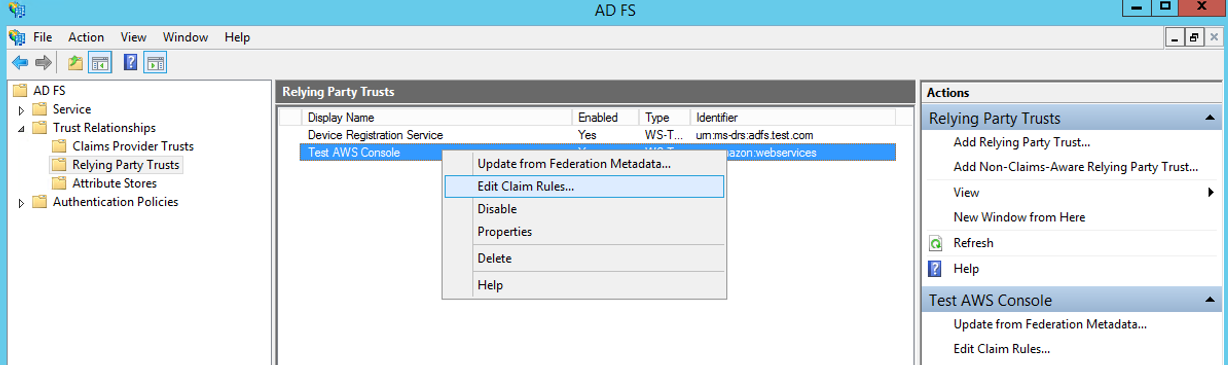

- AD FS 서버에서 Server Manager를 띄운 후 Tools에서 AD FS Management를 실행한다.

- AD FS Console이 뜨면 왼쪽 Navigator에서 ADFS -> Trust Relationships -> Relating Party Trusts를 선택한다.

- 오른쪽 창에 생성한 Relating Party Trusts를 선택한 후 마우스를 우 클릭한다.

- 마우스 우 클릭으로 뜬 팝업 창의 Edit Claim Rules... 를 선택한다.

AD FS





- Edit Claim Rules for "Relying Party Trusts Name" 창이 뜨면 Issuance Transform Rules 탭에서 Add Rule.. 을 클릭한다.

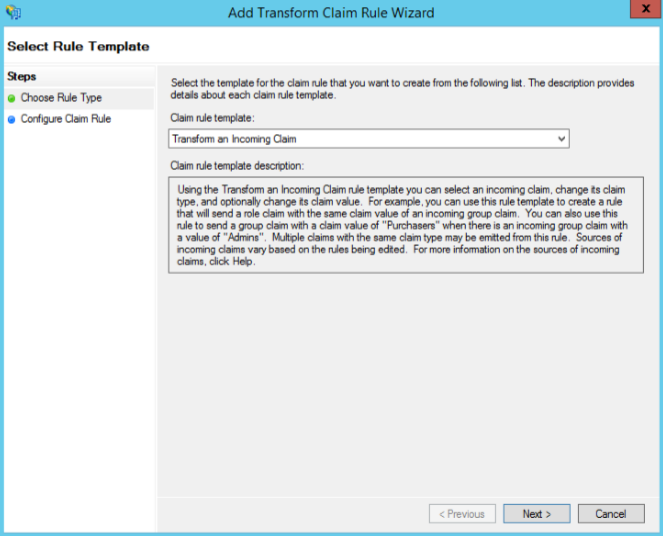

- Add Transform Claim Rule Wizard 창이 뜨면 Choose Rule Type에서 Transform an Incoming Claim을 선택하고 Next를 클릭한다.

ADd Transform Claim Rule Wizard

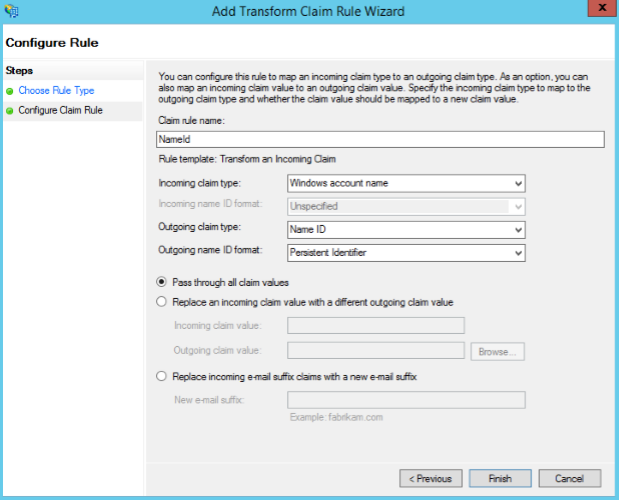

- Configure Claim Rule에서 다음과 같이 입력한 후 Finish를 클릭한다.

Claim rule name: NameId

Incoming claim type: Windows Account Name

Outgoing claim type: Name ID

Outgoing name ID format: Persistent Identifier

Pass through all claim values: checked

Add transform Claim Rule Wizard





- Issuance Transform Rules 탭에서 Add Rule을 클릭한다.

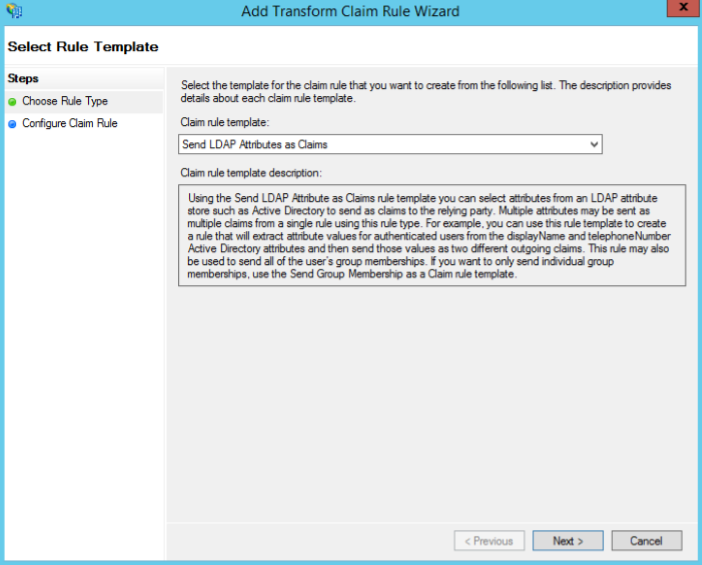

- Add Transform Claim Rule Wizard 창이 뜨면 Choose Rule Type에서 Send LDAP Attributes as Claims을 선택하고 Next를 클릭한다.

Add Transform Claim Rule Wizard

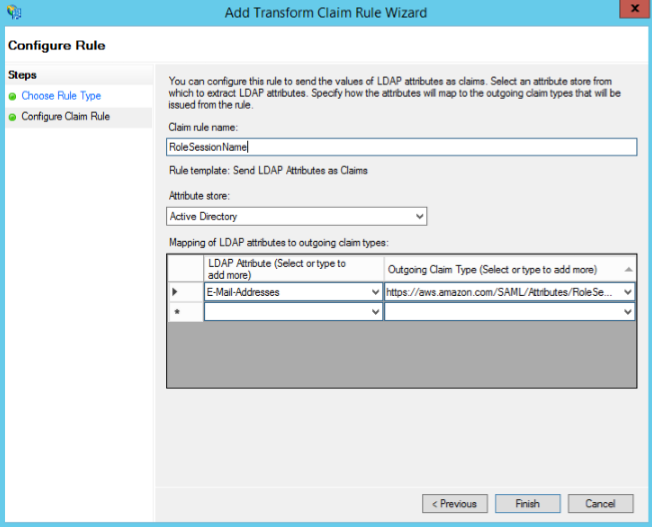

- Configure Claim Rule에서 다음과 같이 입력한 후 Finish를 클릭한다.

Claim rule name: RoleSessionName

Attribute store: Active Directory

LADP Attribute: E-mail-Addresses

Outgoing Claim Type:

https://aws.amazon.com/SAML/Attributes/RoleSessionName

Add Transform Claim Rule Wizard



- Issuance Transform Rules 탭에서 Add Rule을 클릭한다.

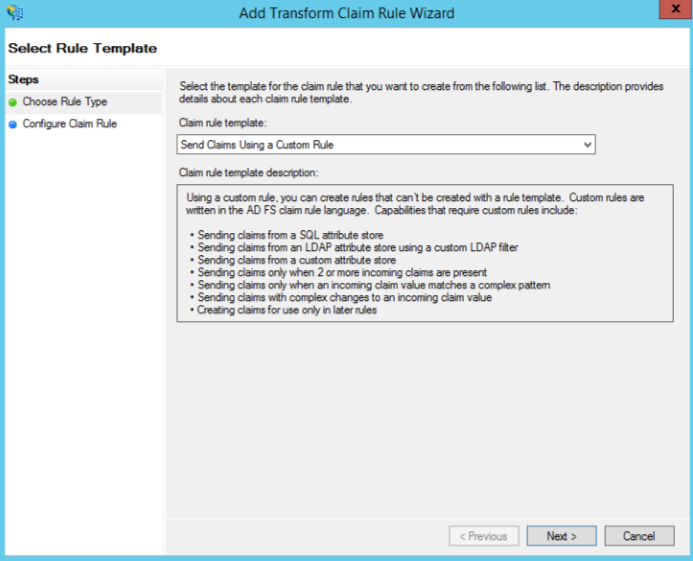

- Add Transform Claim Rule Wizard 창이 뜨면 Choose Rule Type에서 Send Claims Using a Custom Rule을 선택하고 Next를 클릭한다.

Add Transform Claim Rule Wizard

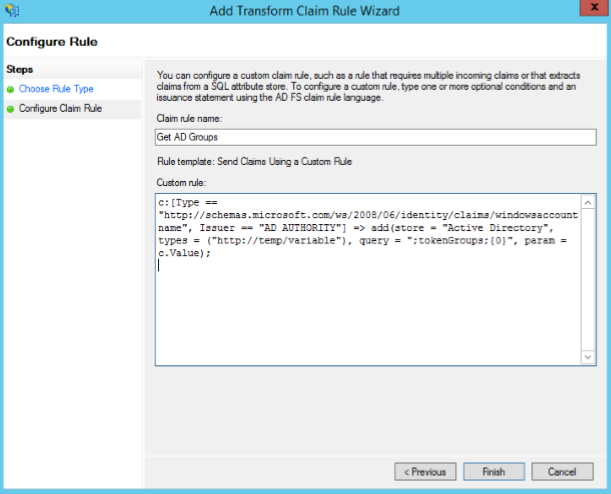

- Configure Claim Rule에서 다음과 같이 입력한 후 Finish를 클릭한다.

Claim Rule Name: Get AD Groups

Custom Rule

c:[Type == "http://schemas.microsoft.com/ws/2008/06/identity/claims/windowsaccountname", Issuer == "AD AUTHORITY"] => add(store = "Active Directory", types = ("http://temp/variable"), query = ";tokenGroups;{0}", param = c.Value);

Add Transform Claim Rule Wizard



- Issuance Transform Rules 탭에서 Add rule을 클릭한다.

- Add Transform Claim Rule Wizard 창이 뜨면 Choose Rule Type에서 Send Claims Using a Custom Rule을 선택하고 Next를 클릭한다.

Add Transform Claim Rule Wizard

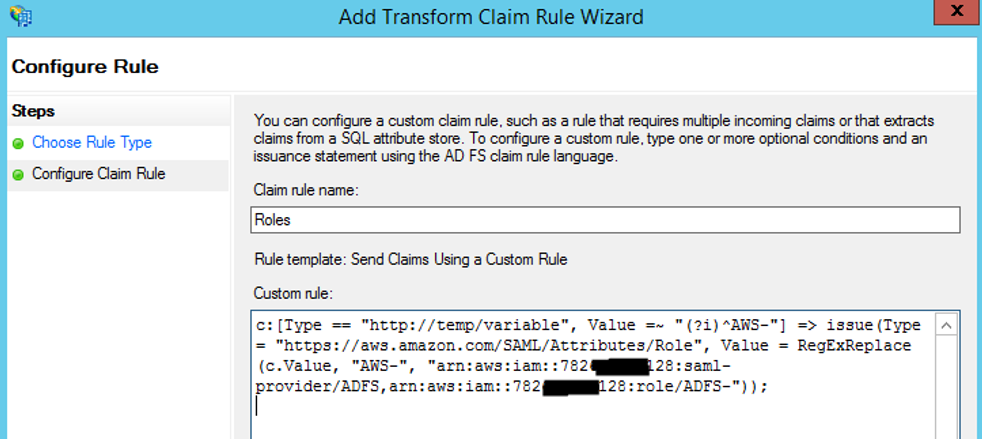

- Configure Claim Rule에서 다음과 같이 입력한 후 Finish를 클릭한다.

Claim Rule Name: Roles

Custom rule(<> 괄호로 묶인 부분들을 수정한 후 기입)

c:[Type == "http://temp/variable", Value =~ "(?i)^AWS-"] => issue(Type = "https://aws.amazon.com/SAML/Attributes/Role", Value = RegExReplace(c.Value, "AWS-", "<AWS IAM Identity Providers ARN>,arn:aws:iam::<AWS Account NO>:role/<AWS Role에서 생성한 접두사 (ex: ADFS-)>"));

Add Transform Claim Rule Wizard

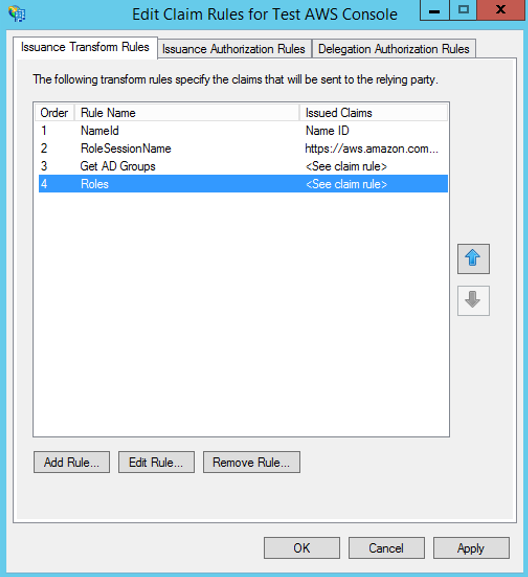

- Edit Claim Rules for <Relying Party Trusts Name> 창의 Issuance Transform Rules 탭에서 다음과 같이 NameId, Role SessionName, Get AD Groups, Roles가 있는 지 확인 후 OK 버튼을 클릭한다.

Edit Claim Rules for Test AWS Console

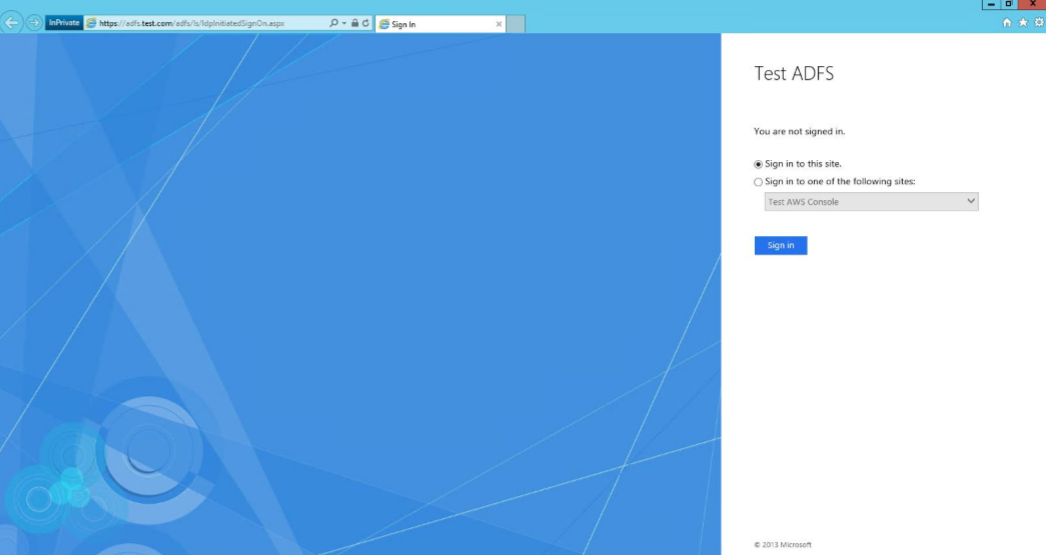

- 브라우저에서 다음과 같은 URL에 접속하면 아래와 같은 화면을 볼 수 있다.

https://"ADFS Server FQDN"/adfs/ls/IdplnitiatedSignOn.aspx

Test ADFS

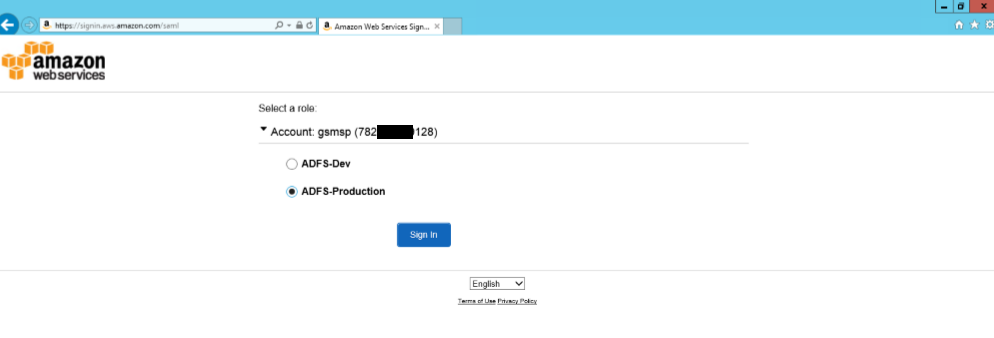

- 로그인을 하면 계정의 Group과 AWS IAM Roles와 연결된 Role이 다음 화면과 같이 뜬다.

- 적절한 Role을 선택하고 Sign In을 클릭한다.

ADFS AWS SSO

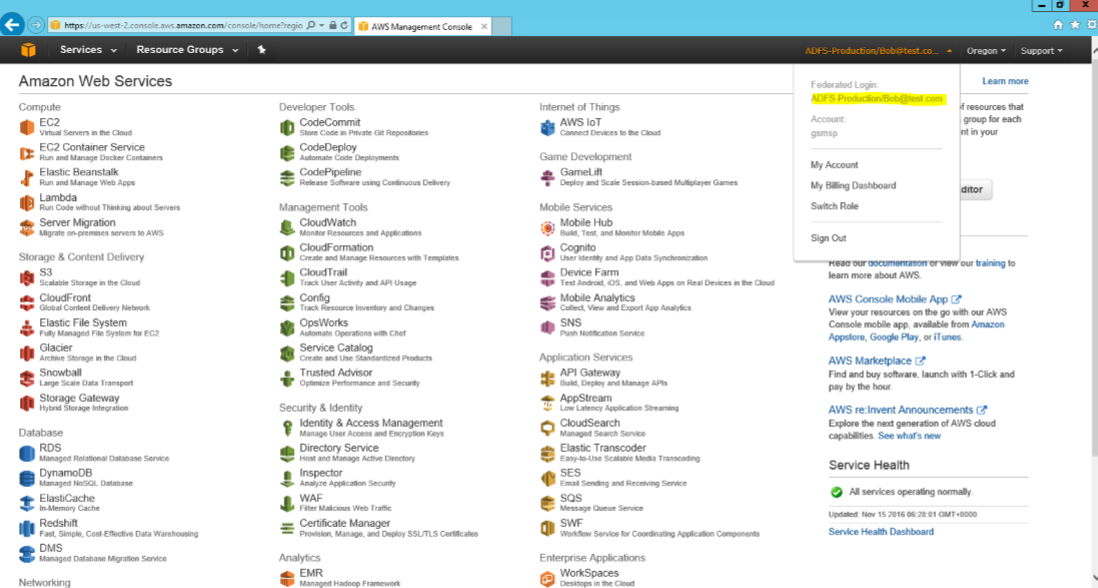

설정한 E-mail Address로 로그인 된 것을 확인할 수 있다.

ADFS AWS WebConsole
